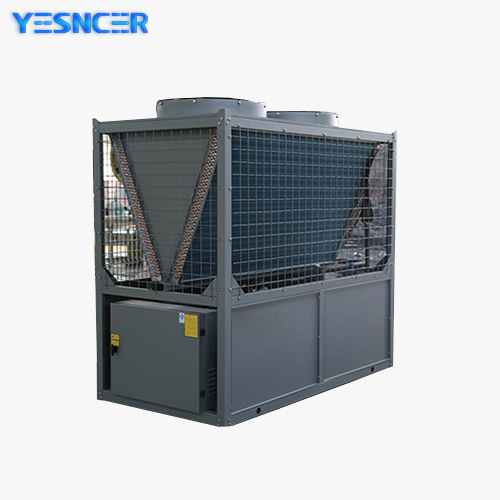

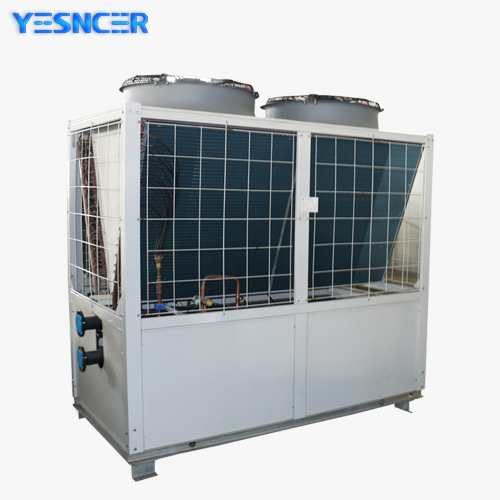

Refroidisseur d'unité de module refroidi par air

No. d'article: 92
L'unité modulaire d'eau froide et chaude refroidie par air est une unité de climatisation centrale avec de l'air comme source froide et chaude et de l'eau comme fluide froid et chaud. En tant qu'équipement intégré avec des fonctions fr
Description Données techniques Produits connexes
Annonce YESNCER :

Nous sommes ravis de vous informer de la mise à jour de notre site Web !
Pour des informations plus détaillées sur le produit, veuillez visiter le nouveau site Web YESNCER.
https://yuexinhavc.com/
Jetez un oeil et explorez les nouveautés.
Nous apprécions votre coopération et votre soutien. Merci!


■Zone applicable : plus de 300 m2.
■Lieux applicables :
Hôtels, centres commerciaux, immeubles de bureaux, halls d'exposition, aéroports, stades et autres équipements publics.
■Caractéristiques du produit :
Rendement élevé, économie d'énergie, faible bruit, structure raisonnable, fonctionnement simple, fonctionnement sûr, installation et maintenance pratiques.
La conception unique du système permet un fonctionnement efficace dans une large plage de températures et de pressions.
Les unités ordinaires peuvent atteindre la température ambiante de réfrigération la plus élevée de 48 ℃, les unités à basse température peuvent atteindre la température ambiante de chauffage la plus basse de -20 ℃, les unités d'eau chaude à haute température peuvent atteindre la température de sortie d'eau chaude la plus élevée de 60 ℃.
■Règles de dénomination :

Tableau des paramètres du refroidisseur à air commun
Modèle du produit Température normale LSQWRF35MT LSQWRF68MG LSQWRF130MG-S LSQWRF150MG-2VS
35 ℃ (température ambiante) 7 ℃ (température de sortie) Capacité de refroidissement nominale KW 32 65 130 140
Puissance d'entrée nominale KW 10.5 21 42 46
7 ℃ (température ambiante) 45 ℃ (température de sortie) Capacité de chauffage nominale KW 35 68 136 150
Puissance d'entrée nominale KW 11 21 43 48
Alimentation applicable (V/PH/HZ) 3N/380V/50HZ 3N/380V/50HZ 3N/380V/50HZ 3N/380V/50HZ
Réfrigérant R22 R22 R22 R410A
Échangeur de chaleur côté eau Débit nominal d'eau de refroidissement m³/heure 5.5 11.2 22.4 24.1
Débit nominal d'eau de chauffage m³/heure 6 11.7 23.4 25,8
Résistance à l'eau kPa 35 42 45 45
Diamètre des tuyaux des raccords des tuyaux d'entrée et de sortie de l'unité DN 40 50 65 65
Dimensions de l'unité L mm 1500 2056 2450 2270
W mm 760 1106 1136 1286
H mm 1140 2045 2118 2130
Poids net kg 350 800 1300 1300

Note:
1. Condition nominale de réfrigération : l'environnement extérieur est de 35 ℃, la température de l'eau de sortie est de 7 ℃ ;
2. Condition de chauffage nominale : la température extérieure du bulbe sec/humide est de 7 ℃/6 ℃, la température de l'eau de sortie est de 45 ℃ ;
3. Lors de l'utilisation réelle de la chaleur à refroidissement intermédiaire, la perte de canalisations du système, de pompes à eau, de vannes, de saletés, etc. après l'installation de l'unité doit être considérée comme étant d'environ 6 %.
4. Les modèles ci-dessus sont des paramètres de module unique et peuvent être utilisés en combinaison de plusieurs modules, avec un maximum de 16 modules.
5. Les spécifications sont sujettes à changement en raison de l'amélioration du produit sans préavis.

Paramètres du refroidisseur à air froid série R410A avec température de boucle basse et température d'eau élevée
Modèle du produit Basse température LSQWRF35MGALH LSQWRF45MGALH LSQWRF68MGALH LSQWRF85MGALH LSQWRF140MGALH LSQWRF150MGALH-2VZ LSQWRF150MGALH-2VS
35 ℃ (température ambiante) 7 ℃ (température de sortie) Capacité de refroidissement nominale KW 32 42 65 85 130 130 130
Puissance d'entrée nominale45 KW 10.5 13.5 21,5 27 43 45 45
7 ℃ (température ambiante) 45 ℃ (température de sortie) Capacité de chauffage nominale KW 35 45 68 90 140 150 150
Puissance d'entrée nominale KW 11 14 22 28 45,5 48 48
(-12)℃ (température ambiante) 41 ℃ (température de sortie) Capacité de chauffage KW 24 29 48 58 96 100 100
La puissance d'entrée KW 9.5 12 19 24 38 41 41
(-12)℃ (température ambiante) 50 ℃ (température de sortie) Capacité de chauffage KW 25 32 55 64 110 110 /
La puissance d'entrée KW 12 15 25 30 50 55 /
Alimentation applicable (V/PH/HZ) 3N/380V/50HZ 3N/380V/50HZ 3N/380V/50HZ 3N/380V/50HZ 3N/380V/50HZ 3N/380V/50HZ 3N/380V/50HZ
Réfrigérant R410A R410A R410A R410A R410A R410A R410A
Échangeur de chaleur côté eau Débit nominal d'eau de refroidissement m³/heure 5.5 7.2 11.2 14.6 22.4 22.4 22.4
Débit nominal d'eau de chauffage m³/heure 6 7.7 11.7 15,5 24.1 25,8 25,8
Résistance à l'eau kPa 35 35 40 45 45 45 45
Diamètre des tuyaux des raccords des tuyaux d'entrée et de sortie de l'unité DN 40 40 50 50 65 65 65
Dimensions de l'unité L mm 1500 1720 2056 2160 2450 2270 2270
W mm 760 850 1106 1110 1136 1286 1286
H mm 1140 1140 2045 2000 2118 2130 2130
Poids net kg 350 420 800 1000 1300 1300 1300

Note:
1. Condition nominale de réfrigération : l'environnement extérieur est de 35 ℃, la température de l'eau de sortie est de 7 ℃ ;
2. Condition de chauffage nominale 1 : la température ambiante extérieure est de 7 ℃, la température de sortie est de 45 ℃ ;
3. Condition de chauffage nominale 2 : la température ambiante extérieure est de -12 ℃, la température de sortie est de 41 ℃ ;
4. Condition de chauffage nominale 3 : la température ambiante extérieure est de -12 ℃, la température de sortie est de 50 ℃ ;
5. Ce produit met en œuvre la norme nationale : unités de pompe à chaleur (eau froide) GB/T25127.1(2)-2010 pour usage industriel ou commercial et utilisations similaires.
6. Lors de l'utilisation réelle de la chaleur à refroidissement intermédiaire, la perte de canalisations du système, de pompes à eau, de vannes, de saletés, etc. après l'installation de l'unité doit être considérée comme étant d'environ 6 %.
7. Les modèles ci-dessus sont des paramètres de module unique et peuvent être utilisés en combinaison de plusieurs modules, avec un maximum de 16 modules.
8. Les spécifications sont sujettes à changement en raison de l'amélioration du produit sans préavis.
