| Pouvoir |
200W-400W |
|---|---|
| Tension |
220V-240V |
| Flux d'air |
2720m³/h-4000m³/h |
| Capacité de refroidissement |
14,4 kW-19,4 kW |
| Capacité de chauffage |
20,6 kW-28,3 kW |

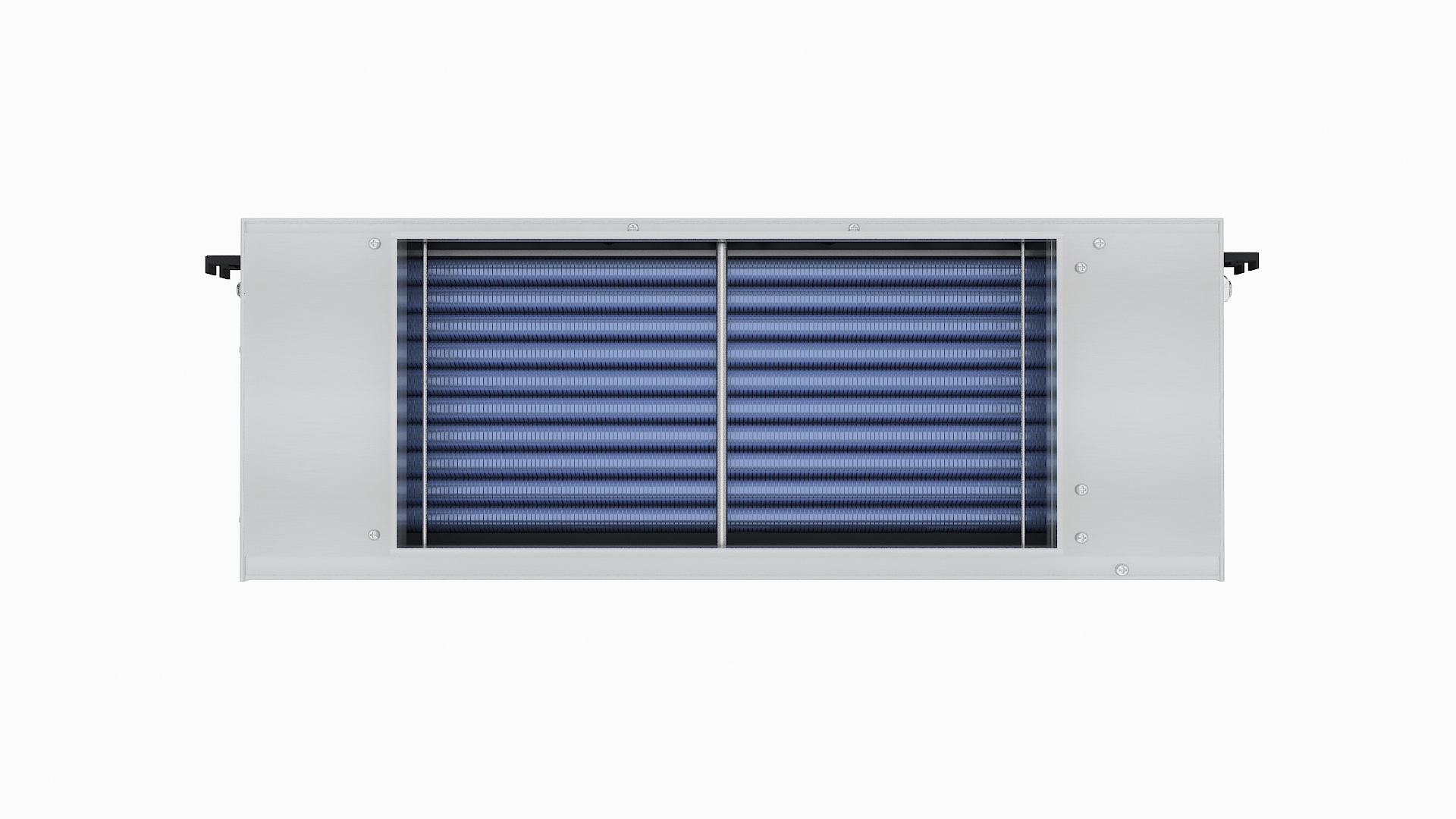

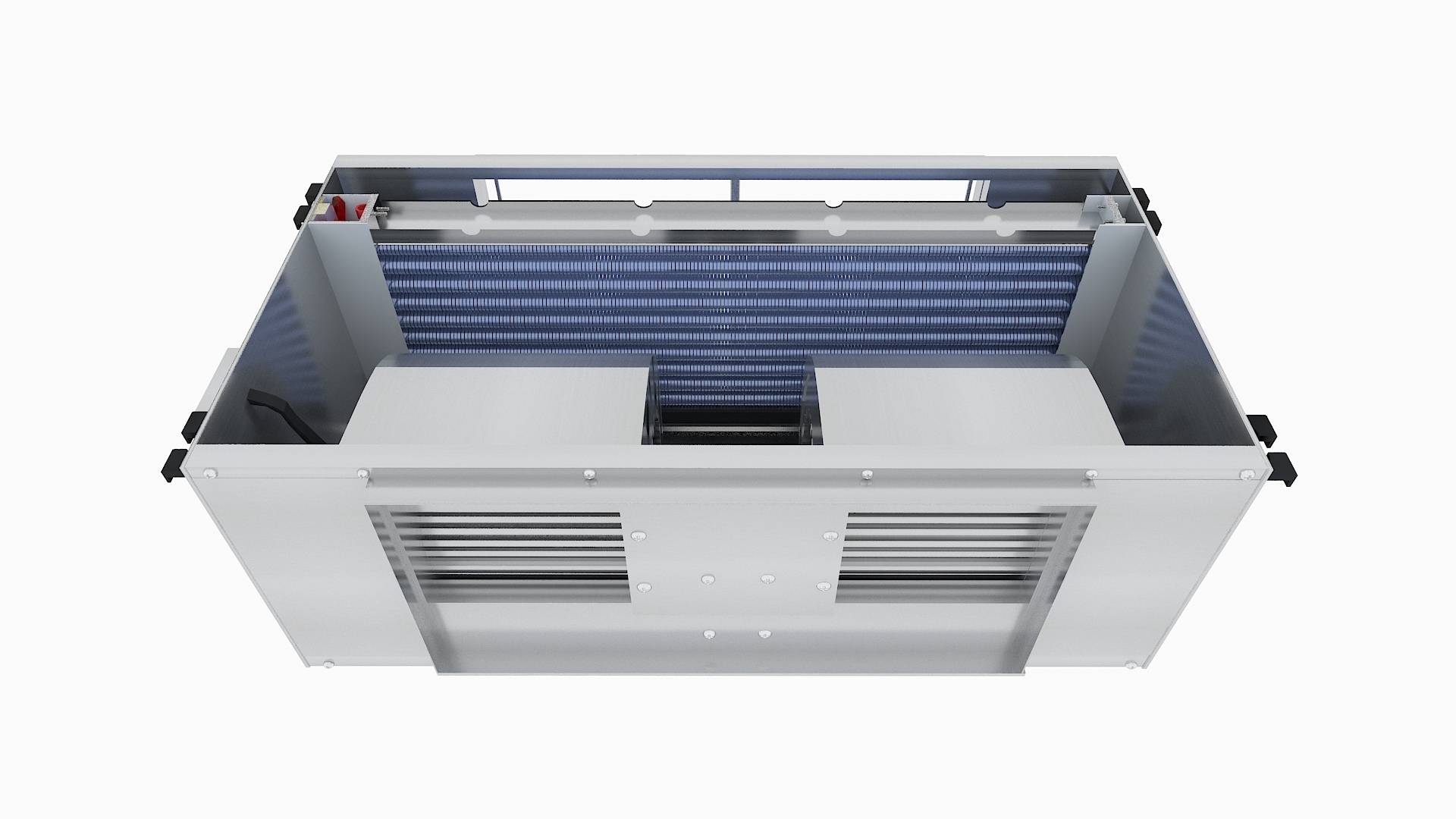

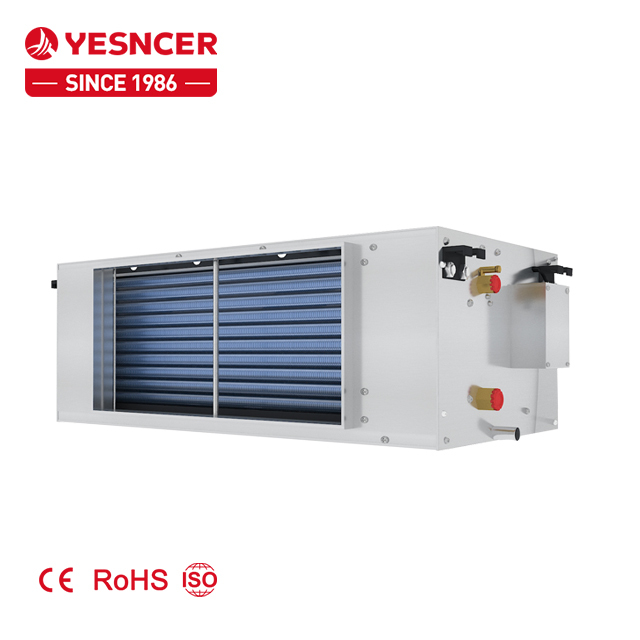

Le ventilo-convecteur à haute pression statique adopte la dernière conception d'apparence et peut être appliqué au type de plafond en même temps. L'unité adopte une roue éolienne de grand diamètre et un moteur haute puissance à faible bruit pour garantir que l'alimentation en air peut atteindre une très longue distance. C'est le meilleur choix pour les bâtiments d'atelier et les halls de grand espace.
Cette série de panneaux de ventilo-convecteurs est constituée de tôles d'acier colorées ou de tôles d'acier galvanisées par moulage par compression et pliage. Coopérer avec des matériaux internes de conservation de la chaleur et d'élimination du bruit, l'apparence est belle et élégante.
L'échangeur de chaleur du ventilo-convecteur adopte un tube de cuivre de 9,52 mm de haute qualité, une ailette en aluminium à revêtement hydrophile à haute efficacité et un processus d'expansion de tube avancé pour que le tube de cuivre et la feuille d'aluminium atteignent le meilleur contact.

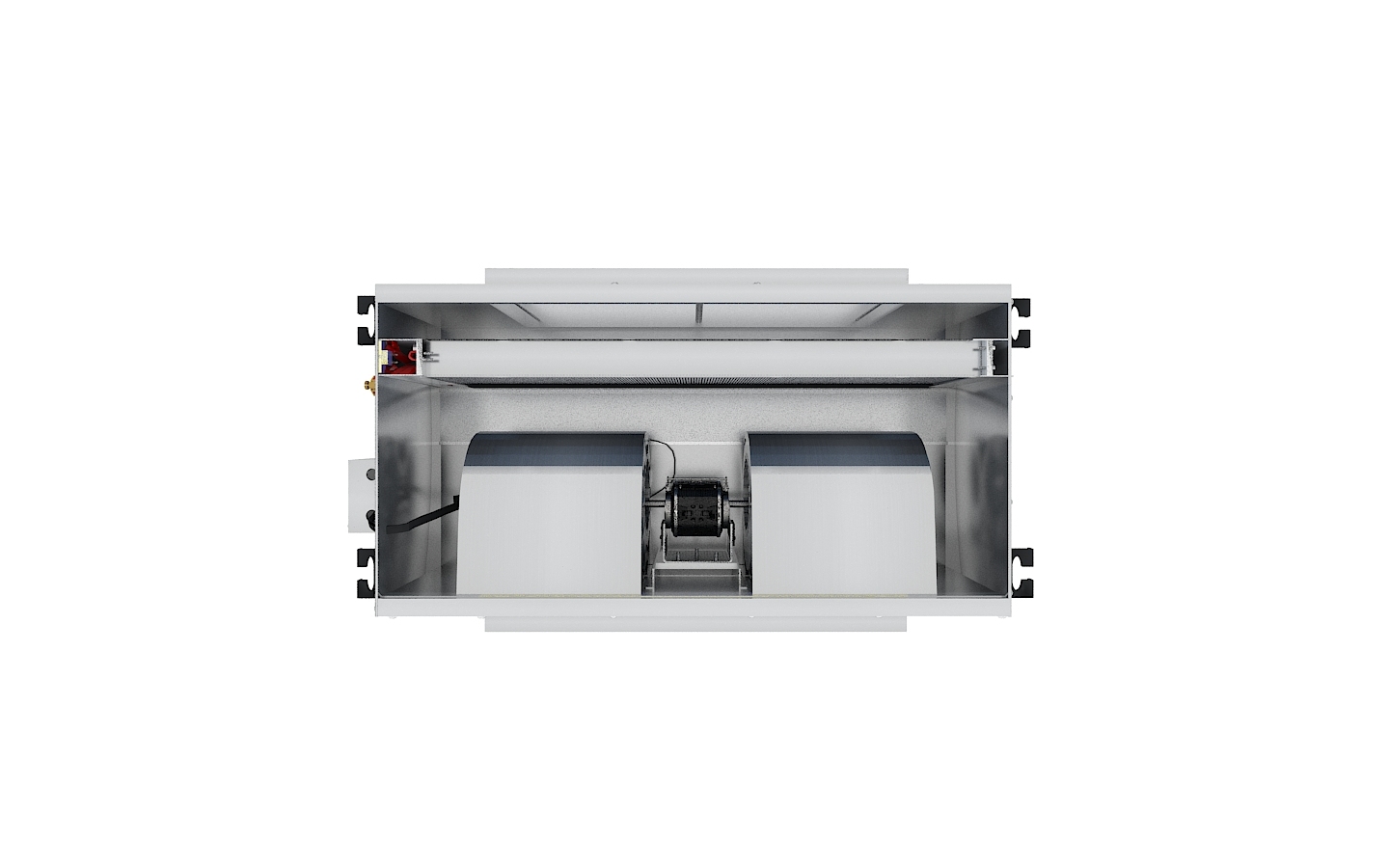

Un grand volume d'air, un rendement élevé, un ventilateur centrifuge à faible bruit et de grand diamètre sont adoptés pour permettre à l'unité d'exercer l'efficacité de transfert de chaleur la plus idéale
La tête de collecte d'eau est forgée en laiton, ce qui permet une répartition uniforme du débit d'eau et réduit la perte de pression, améliorant encore l'effet global de transfert de chaleur du ventilo-convecteur.
Le moteur de la célèbre marque est adopté. Roulement entièrement fermé. La base est isolée des vibrations par des coussinets en caoutchouc pour réduire le bruit de fonctionnement.
Grande flexibilité et installation et maintenance faciles.
Il peut être appliqué à une variété de modes d'installation en fonction des conditions du site, et l'unité peut être contrôlée à l'aide d'un interrupteur à trois vitesses ou d'un contrôleur de température de ventilo-convecteur. Le boîtier de l'unité peut être facilement et intégralement retiré, et l'installation et l'entretien sont pratiques.
| Dimensions de l'unité de ventilo-convecteur à haute pression statique | ||||
| Modèle | FP272 | FP300 | FP350 | FP400 |
| Une longueur totale | 1115mm | 1115mm | 1615mm | 1615mm |
| B Longueur de l'unité | 1050mm | 1050mm | 1550mm | 1550mm |
| C Longueur de sortie d'air | 780mm | 780mm | 1280 mm | 1280mm |
| D Distance des trous de levage | 1085mm | 1085mm | 1585mm | 1585mm |
| E Longueur d'entrée d'air | 850mm | 850mm | 1350 mm | 1350 mm |
Données techniques
| Paramètre technique du ventilo-convecteur à haute pression statique | ||||||
| Modèle | FP272 | FP300 | FP350 | FP400 | ||
| Puissance W | 200 | 300 | 300 | 400 | ||
| Moteur | 1 | |||||
| Ventilateur | 2 | |||||
| Poids (kg | 41,7 | 44,5 | 53 | 55.3 | ||
| Condenseur | L | 910mm | 1410mm | |||
| W | 300 mm | |||||
| T | 65mm | |||||
| Pression statique de sortie d'air | 100pa | |||||
| Débit d'air m3/h | 2720 | 3000 | 3500 | 4000 | ||
| Capacité de refroidissement (6°C) | 14,4 kW | 16kw | 18kw | 19,4 kW | ||
| Capacité de chauffage (60°C) | 20,6 kW | 24,2 kW | 27kw | 28,3 kW | ||
| Entrée/sortie d'eau | DN20 | |||||
| Sortie d'évacuation des condensats | DN20 | |||||
| Cuivre | 3 rangées | |||||
| Voie navigable | 6 en 6 dehors | |||||
| Cuivre | diamètre | 9,52 mm | ||||
| épaisseur | 0,26 mm | |||||
| Épaisseur de la feuille d'aluminium | 0,105 mm | |||||
| Distance des ailerons | 1,3 mm | |||||
| Matériel | Tôle galvanisée de 1 mm sans huile et sans fleurs | |||||
